Nous vous expliquons ici comment fonctionne un système de chauffage par pompe à chaleur, depuis le raccordement des différents composants jusqu’aux distances recommandées pour positionner votre unité extérieure. Vous découvrirez ainsi comment optimiser la performance de votre pompe à chaleur air-eau ou air-air tout en prolongeant sa durée de vie.
Où installer une pompe à chaleur air-eau : distances réglementaires
Bien choisir l’emplacement de votre PAC est crucial pour son efficacité énergétique. Avant d’installer une pompe à chaleur, prenez en compte plusieurs paramètres : le bruit pour le voisinage, l’accès à l’air extérieur, et les contraintes techniques du bâtiment.
Le respect des distances minimales assure à la fois le bon fonctionnement de votre système et des relations harmonieuses avec votre voisinage. Une installation de pompe bien pensée réduit aussi les risques de panne et les coûts d’entretien.

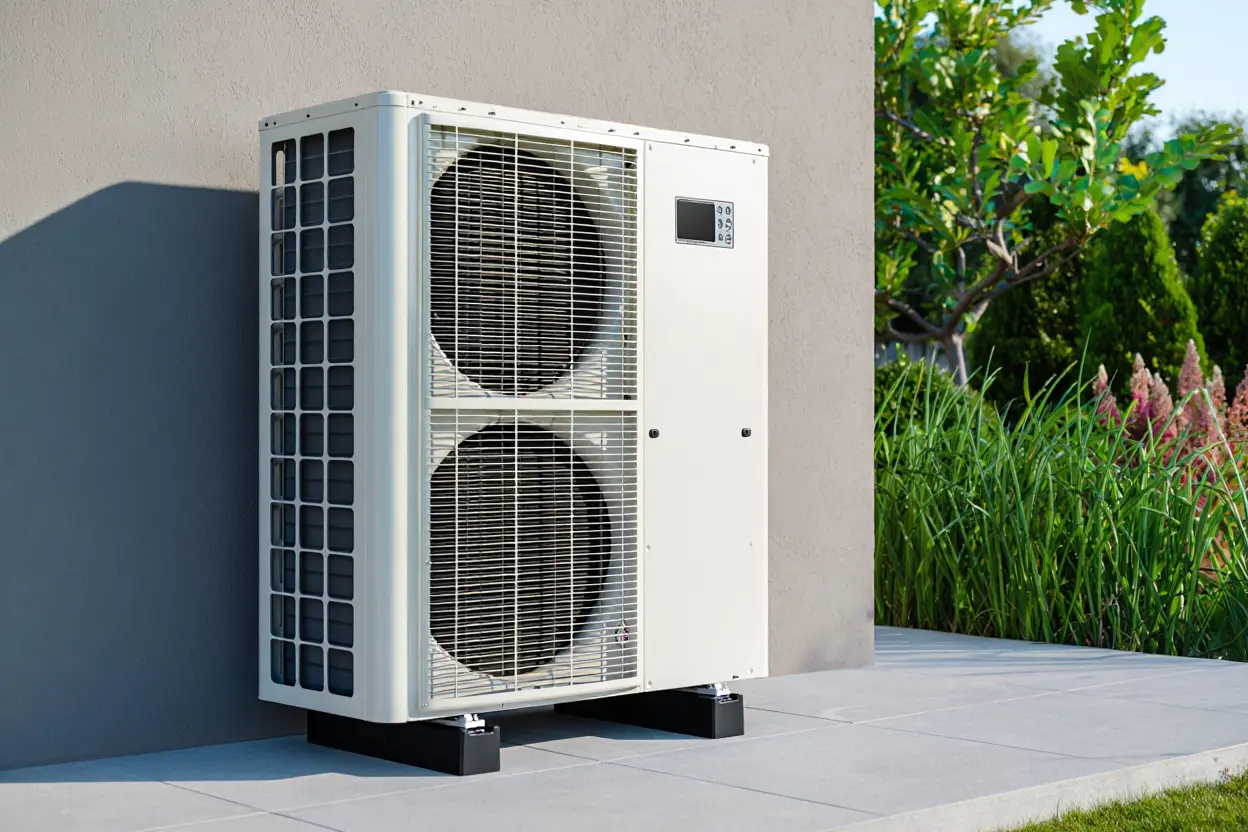

Positionnement optimal de l’unité extérieure de la PAC
Pour une bonne circulation d’air, positionnez votre groupe extérieur :
- À 1 mètre du mur arrière
- Avec 50 cm d’espace libre sur les côtés
- Sur un socle en béton surélevé de 50 cm
Cette configuration permet :
- Une meilleure absorption des calories
- Moins de vibrations
- Un accès facile pour l’entretien
Pour optimiser encore plus votre pompe à chaleur, orientez l’unité extérieure vers le sud ou le sud-ouest. Cette position capte un air légèrement plus chaud, améliorant le rendement énergétique.
Un exemple d’installation réussie montre qu’un emplacement bien choisi peut augmenter la durée de vie de votre équipement de plusieurs années.
Distances minimales à respecter avec le voisinage
La réglementation impose :
- 3 mètres minimum des fenêtres voisines
- 5 mètres dans les zones très urbaines
- Possibilité d’ajouter un caisson acoustique si besoin
Ces distances assurent le confort acoustique du voisinage tout en permettant à votre pompe à chaleur air de bien fonctionner.
Emplacements à éviter pour votre pompe à chaleur air
Certaines zones sont à proscrire pour votre unité :
- Les coins fermés sans circulation d’air
- Les zones humides ou inondables
- Les endroits exposés aux vents dominants
- Les espaces trop proches des murs pleins
Pour l’unité intérieure, préférez :
- Un local technique
- Un garage bien isolé
- Une buanderie
Dans tous les cas, prévoyez un espace suffisant autour de l’appareil pour faciliter son entretien et sa maintenance.
Comment installer une pompe à chaleur air : schéma détaillé
Le schéma d’installation d’une pompe à chaleur illustre clairement le circuit thermodynamique, les différents raccordements et les réglages nécessaires. Savoir comment installer une pompe à chaleur demande une bonne compréhension des quatre phases du cycle frigorifique, des connexions hydrauliques et électriques, ainsi que de la procédure de mise en route. Ces connaissances techniques permettent d’apprécier la qualité d’une installation de pompe à chaleur, de prévoir son entretien et d’assurer la durabilité du chauffage central.
Principe de fonctionnement de la pompe à chaleur air-eau
Une pompe à chaleur air-eau fonctionne selon un cycle fermé comprenant quatre éléments principaux : l’évaporateur, le compresseur, le condenseur et le détendeur. L’évaporateur récupère les calories présentes dans l’air extérieur grâce au fluide frigorigène, capable de s’évaporer même à des températures aussi basses que -15°C. Le compresseur augmente alors la pression et la température du gaz jusqu’à 50-65°C pour alimenter efficacement le chauffage central.
Le condenseur transfère cette chaleur à l’eau du circuit qui alimente soit des radiateurs basse température, soit un plancher chauffant. Quant au détendeur, il réduit la pression du fluide pour relancer le cycle, offrant ainsi un excellent coefficient de performance généralement proche de 4 : pour seulement 1 kWh d’électricité consommée, le système produit 4 kWh de chaleur.

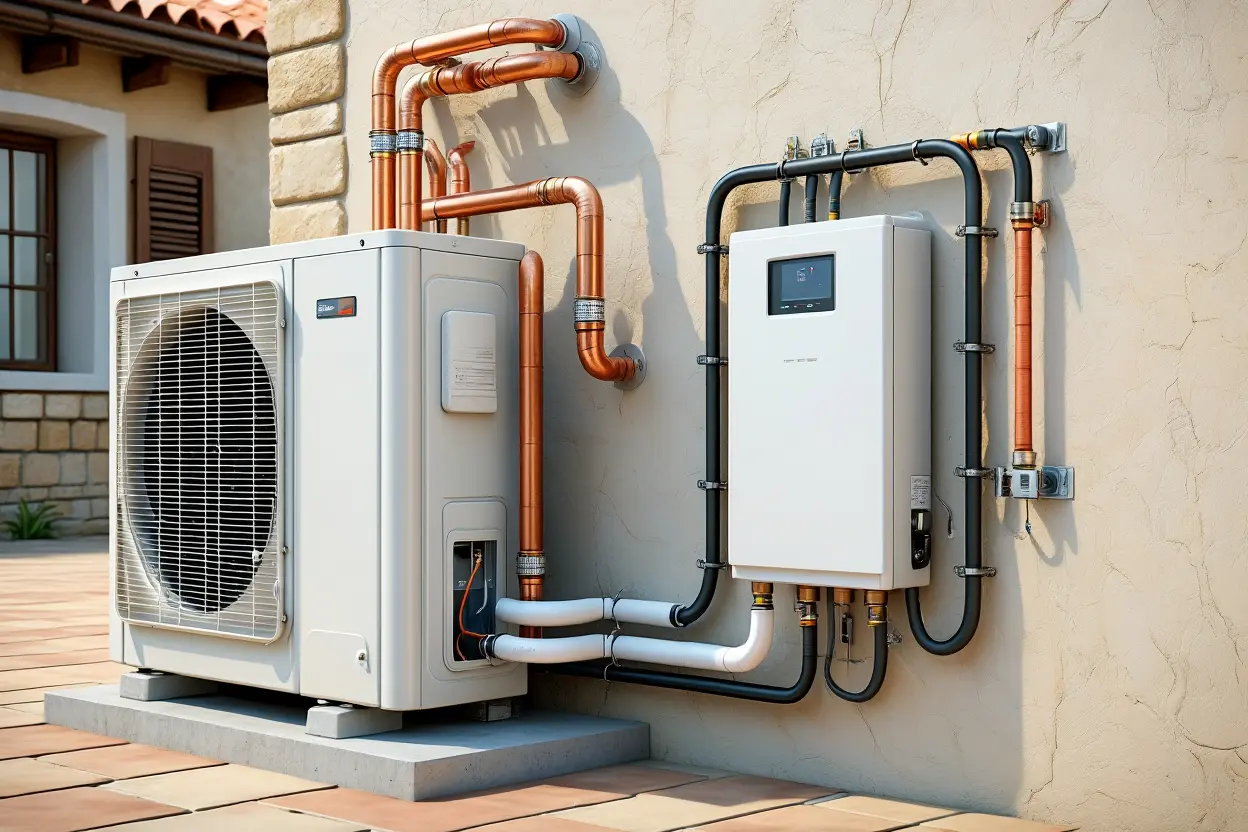

Étapes de raccordement hydraulique et électrique
Lors de l’installation d’une pompe à chaleur en version bibloc, il faut connecter l’unité extérieure à l’unité intérieure à l’aide de tuyauteries en cuivre spécifiques pour le fluide frigorigène. La longueur maximale autorisée est de 30 mètres, avec des coudes inférieurs à 30°, ce qui permet de maintenir les performances optimales du système tout en limitant les pertes de charge.
- Raccordement hydraulique primaire : utilisation de tuyaux aller-retour en polypropylène ou en cuivre de Ø 32 mm, isolés sur 20 mm d’épaisseur, équipés de vannes d’équilibrage et de purgeurs d’air automatiques.
- Vase d’expansion et détendeur : le vase compense les variations de volume, tandis que le détendeur maintient une pression optimale de 1,5 à 2,5 bars pour garantir des échanges thermiques efficaces.
- Connexion électrique : alimentation mono ou triphasée avec disjoncteur dédié conforme à la norme NF C 15-100, différentiel 30 mA et interrupteur d’arrêt d’urgence facilement accessible.
Le schéma de raccordement électrique doit impérativement respecter les normes de sécurité en vigueur. Nos techniciens qualifiés RGE Qualibat installent systématiquement une protection contre les surtensions, particulièrement utile dans les régions comme le Grand Est sujettes aux orages fréquents. L’ajout d’un thermostat connecté permet ensuite de contrôler facilement l’installation de pompe à chaleur depuis un smartphone.
| Élément du circuit | Diamètre / Spécification | Fonction principale | Pression nominale |
| Tuyauterie hydraulique | Ø 32 mm (15 l/min) | Circulation eau chauffage | 1,5-2,5 bar |
| Liaisons frigorigènes | Ø 40 mm (≤ 30 m) | Transport fluide frigorigène | 15-25 bar |
| Vase d’expansion | 12-25 L selon puissance | Absorption variations volume | 1,5 bar |
| Isolation thermique | Épaisseur ≥ 20 mm | Protection gel et pertes | N/A |
Configuration monobloc versus bibloc pour votre PAC
Une pompe à chaleur air-eau monobloc rassemble tous ses composants dans l’unité extérieure; seule l’eau de chauffage circule vers l’intérieur, ce qui nécessite une isolation particulièrement efficace contre le gel. Cette solution facilite la mise en place en limitant les raccordements frigorigènes, mais peut se révéler moins adaptée aux hivers rigoureux comme ceux des Hauts-de-France.
À l’inverse, la configuration bibloc sépare l’unité extérieure du module intérieur, reliés par des conduites de fluide frigorigène. Ce principe réduit les longueurs de circulation d’eau, limitant ainsi les risques de gel et permettant une intégration plus aisée d’un ballon tampon ou d’un système solaire combiné. Le module intérieur regroupe le condenseur, les circulateurs et les vannes motorisées derrière une trappe d’accès spécifique.
Le choix de l’architecture influence directement le schéma d’une installation, son coût et la durée du raccordement. Chez Domos Énergie, nous constatons que 75 % des projets réalisés dans le Grand Est privilégient la version bibloc, plus flexible et plus facile à entretenir. Pour mieux visualiser l’ensemble du fonctionnement, nous vous invitons à consulter ce guide illustré : Découvrez le schéma complet d’une pompe à chaleur air-eau.
Schéma pompe à chaleur air-air versus air-eau : comparatif
L’installation d’une pompe à chaleur varie notablement selon la technologie choisie. Les pompes à chaleur aérothermiques se déclinent en deux principaux systèmes :
- Pompe à chaleur air-air : diffuse directement l’air chauffé ou climatisé via des unités intérieures
- Pompe à chaleur air-eau : alimente le chauffage central et produit de l’eau chaude sanitaire
Le choix dépend de vos émetteurs de chaleur existants. Un schéma installation pac bien conçu intègre :
- Dimensionnement précis de l’unité selon la surface
- Emplacement adapté pour le groupe extérieur
- Raccordements optimaux (hydrauliques ou aérothermiques)
- Système de régulation intelligent
Pour une installation réussie, confiez votre projet à un professionnel RGE. Découvrez notre guide complet pour bien préparer votre projet.
Spécificités du schéma d’installation pompe à chaleur air-air
Le fonctionnement d’une pompe à chaleur air-air repose sur :
- Une unité extérieure qui capte les calories dans l’air
- Des unités intérieures (splits ou consoles) diffusant l’air conditionné
- Un réseau de liaisons frigorifiques entre les unités
Avantages principaux :
- Installation simple sans travaux lourds
- Fonction réversible (chauffage et climatisation)
- Gestion indépendante par pièce
Points à considérer :
- Nécessite un espace extérieur pour le groupe
- Ne produit pas d’eau chaude sanitaire
- Performances diminuées par grand froid
Choisir entre eau, air et géothermie pour votre PAC
Comparaison des trois principaux systèmes :
| Type | Avantages | Inconvénients |
| Air-air | Installation simple, réversible | Pas d’eau chaude, performances hivernales |
| Air-eau | Compatible chauffage existant, eau chaude | Investissement plus élevé |
| Géothermie | Très haute performance | Travaux importants, coût élevé |
Pour une maison de 100m² bien isolée :
- Pompe à chaleur air-air : 6-8 kW, 4 unités intérieures
- Pompe à chaleur air-eau : 10-12 kW pour radiateurs ou plancher
Optimisation et entretien post-installation de votre pompe à chaleur
Pour maintenir les performances :
- Entretien annuel obligatoire :
- Contrôle du fluide frigorigène
- Nettoyage des filtres
- Vérification des pressions
- Optimisation énergétique :
- Utilisation en heures creuses
- Couplage avec photovoltaïque
- Thermostat intelligent
- Amélioration du bâtiment :
- Isolation renforcée
- Ventilation contrôlée
Un entretien régulier permet de maintenir le COP initial et prolonge la durée de vie de votre pompe à chaleur jusqu’à 20 ans.
Foire aux questions
Où ne faut-il pas installer une pompe à chaleur ?
Il est déconseillé d’installer l’unité extérieure dans un espace confiné sans circulation d’air, car l’évaporateur a besoin d’un apport constant pour assurer l’échange de calories. Les zones exposées à des vents violents usent rapidement le compresseur et peuvent réduire la durée de vie de la pompe à chaleur jusqu’à 25 %.
Évitez aussi les endroits où l’eau stagne ou les sous-sols humides, car l’humidité accélère la corrosion des composants et provoque une condensation excessive. Une installation trop proche d’un mur plein entraîne une mauvaise circulation de l’air, ce qui réduit le rendement et augmente la consommation électrique. Nos experts vérifient toujours ces critères avant de procéder à l’installation d’une pompe à chaleur.
Quelle distance de voisinage pour une pompe à chaleur ?
La loi impose une distance minimale de trois mètres entre l’unité extérieure et les ouvertures des voisins afin de maintenir le bruit sous les 45 dB(A). Dans certaines zones résidentielles denses ou en copropriété, cette distance peut être portée à cinq mètres.
Si l’espace disponible ne permet pas de respecter cette règle, l’ajout d’un caisson antibruit ou de panneaux acoustiques peut réduire le bruit de 10 à 15 dB(A), rendant possible un raccordement plus proche avec l’accord des riverains. En respectant ces normes, vous évitez les conflits et garantissez la conformité de votre installation.
Puis-je installer ma pompe à chaleur moi-même ?
L’installation d’une pompe à chaleur doit impérativement être réalisée par un professionnel labellisé RGE. La manipulation du fluide frigorigène, soumise à des pressions élevées (15 à 25 bar), est strictement réglementée. Le technicien effectue les calculs thermiques, choisit l’unité adaptée, réalise le raccordement électrique selon la norme NF C 15-100 et supervise la mise en service.
Seule une installation professionnelle certifiée RGE ouvre droit aux aides comme MaPrimeRénov’, les CEE ou le PTZ, pouvant couvrir jusqu’à 80 % des coûts. De plus, son expertise garantit un équilibre optimal entre l’air et l’eau dans le circuit, prolonge la durée de vie des composants et sécurise le fonctionnement de la pompe à chaleur.
